電機反電動勢測量

電機反電動勢測量方案

根據電磁定律，當磁場變化時，附近的導體會產生感應電動勢，其方向符合法拉第定律和楞次定律，與原先加在線圈兩端的電壓正好相反，這個電壓就是反電動勢。反電動勢是指與電源的電動勢方向相反的電動勢。對線圈而言，其中的通電電流發生變化時就會在線圈的兩端產生反電動勢，電機的線圈在轉動時，反電動勢也伴隨產生了。反電動勢的測試可以判斷永磁同步電機的轉子與性能的好壞，因此在永磁同步電機測試中，反電動勢測試被廣泛應用，而反電動勢又是如何測試的呢？

反電動勢測試時，將被試電機拖動至規定的轉速，由反電動勢側試系統采集反電動勢的波形，精準測試反電動勢的峰峰電壓、有效電壓、頻率、相位等參數。具體測試要點：

1.UV、VW、WU反電動勢；

2.反電動勢波形；

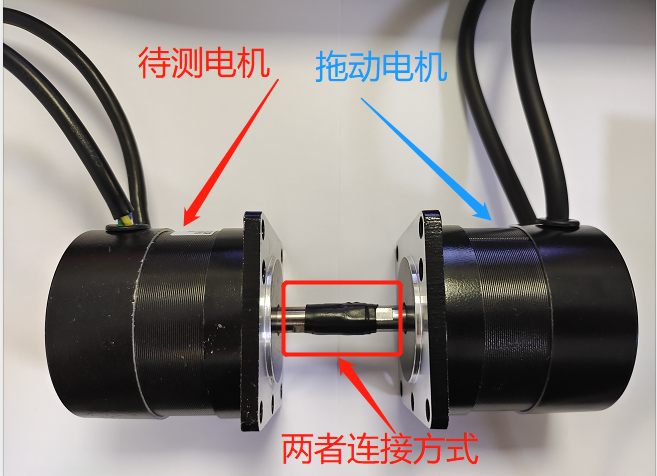

待測電機與拖動電機，兩者連接關系如下圖所示：

待測電機與拖動電機連接示意圖

上圖中的待測電機用于測量反電動勢使用，而拖動電機用于將待測電機拖動，這樣便于我們能夠清晰的觀察到待測電機的反電動勢波形。當然，拖動待測電機的方式也不局限于這種，也可以使用其它的拖動裝置或方法，有使用電鉆跟待測電機連接的；也有先給電機通電旋轉，然后斷電，利用斷電后電機旋轉到停止的過程測量反電動勢波形，只要能讓待測電機勻速旋轉即可。

根據以上測試原理和方法，我們青智8962A1功率分析儀和8930寬頻功率計可以準確測試待測電機的反電動勢。

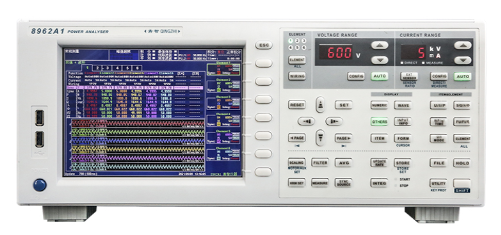

方案一：選用青智8962A1功率分析儀

· 1-6通道自由選配，可擴展電機專用接口，多模式，多量程選擇，靈活自由；

· 精度0.1級  ±（讀數0.1% + 量程0.05%）；

· 應用FPGA+ARM 處理器，16位AD芯片6通道電壓、電流同時采樣；

· 帶寬300kHz、DC。采樣速率200k/s，數據更新周期自由可調（50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s），最快可到10ms；

· 電壓（1000VAC/1500VDC）電流（50A）各8個檔位切換，測試功率范圍更寬；

· 1-500次諧波測試，支持基波范圍10Hz-10kHz；并可增加間諧波測試功能；

· 多模濾波。線路濾波支持1KHz、500-100kHz截止可調；頻率濾波支持1KHz、10Hz-50kHz截止可調；

· 支持外部傳感器接入，自由擴大電壓、電流的測試范圍；

· 8英寸彩色觸摸屏，操作更便捷。

· 通訊接口豐富，標配USB、RS485、RS232、以太網口。

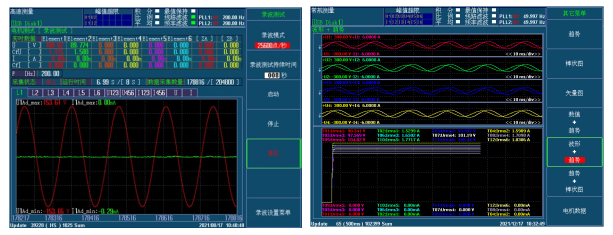

功率分析儀液晶屏幕波形測試界面：

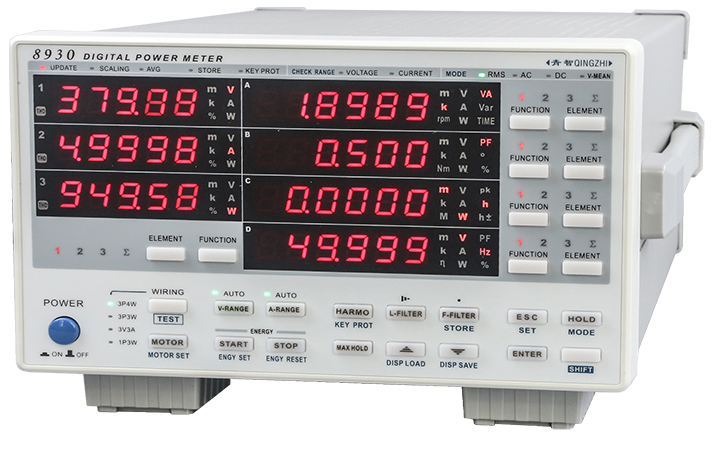

方案二：選用青智8930三通道寬頻功率計

· 三通道，電壓（1000V），電流（5A板卡/40A板卡），各6個檔位切換；

· 精度0.1級， ±（讀數0.1% + 量程0.1%）；

· 應用FPGA+ARM 處理器，16位AD芯片三通道電壓、電流同時采樣；

· 帶寬100kHz、DC。采樣速率100k次/s，數據更新周期自由可調（100ms、250ms、500ms、1s、2s、5s、10s、20s)

· 1-50次諧波測試

· 支持外部傳感器接入，自由擴大電壓、電流的測試范圍；

· 通訊接口豐富，標配USB、RS485、RS232、也可以選配以太網口。

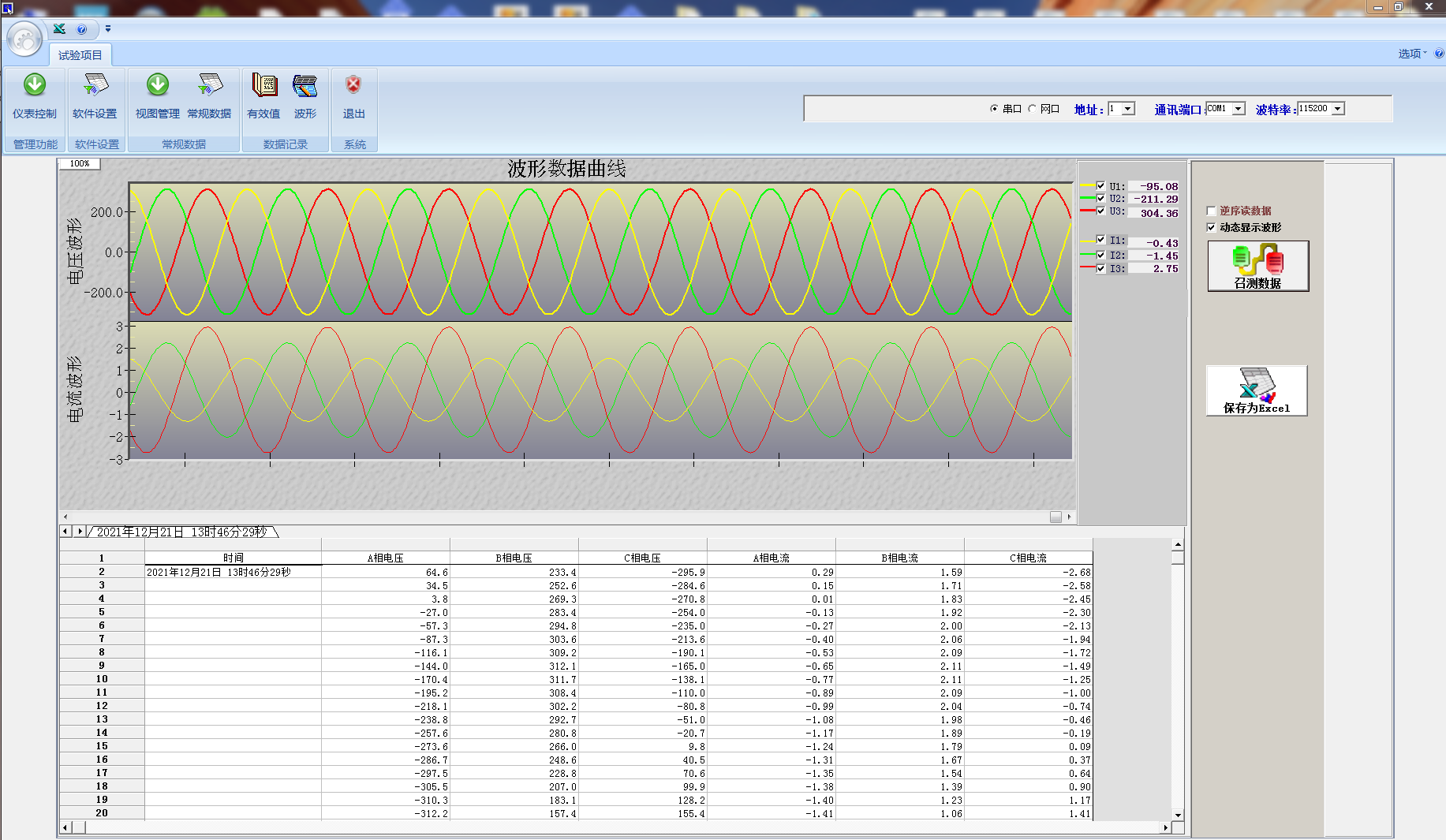

上位機軟件上波形顯示界面：
