在照明設備功率分析和諧波測試中的應用

青智功率計在照明設備功率分析和諧波測試中的應用

方案簡介：

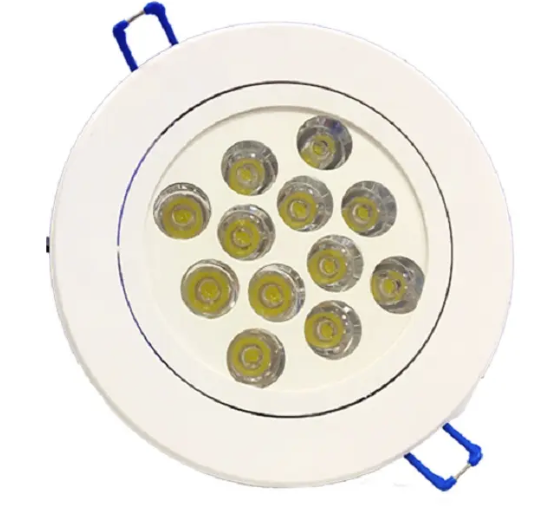

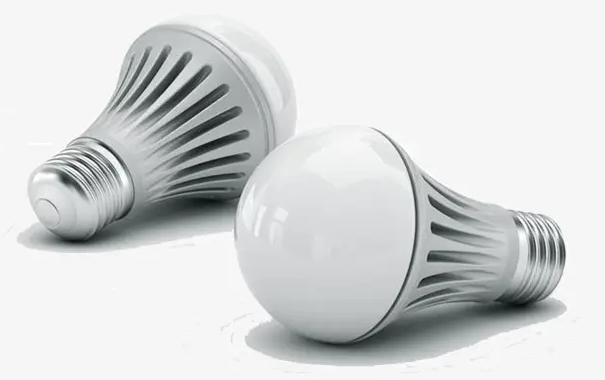

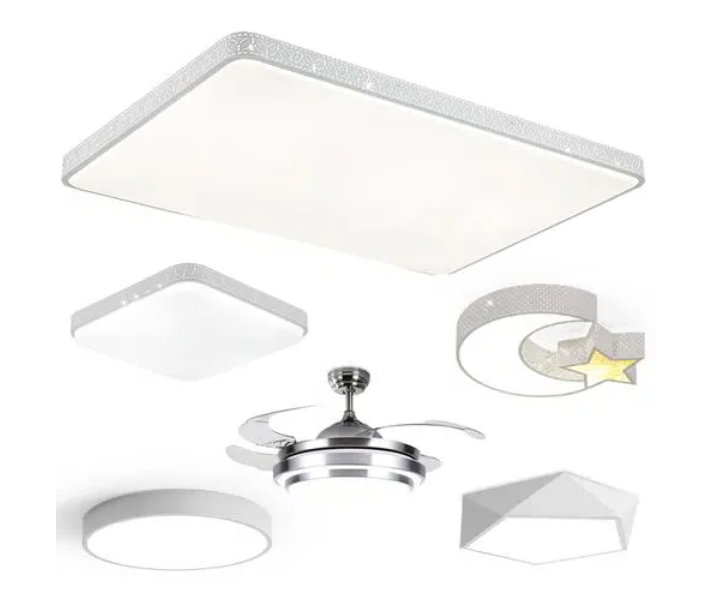

LED照明設備作為綠色環保的清潔光源，它具有節能省電、環保、壽命長久、高效率、多變幻、價格低等優點，深受用戶青睞，逐漸替代傳統照明光源，已經被廣泛應用于家庭建筑照明、裝飾照明、汽車照明等行業。

在LED照明燈具中，主要由驅動電源、LED光源燈主要部分組成。針對于家用照明LED設備，在驅動電源部分，需要實現將交流市電電源，轉換為不同伏值的直流電。隨著LED各項性能參數的不斷提升,LED照明市場逐步興起,應用領域更加廣泛，國內外市場與客戶對LED驅動電源也有了更高的要求,特別是電源的效率、功率因數、壽命、恒流精度、電磁兼容等性能。

本實驗方案，針對LED照明設備的測試需求，主要實現對燈具功率、諧波等方面的實時檢測，并依據IEC61000-3-2標準要求，對照明設備的諧波電流進行檢測和判定。

適用功率計：

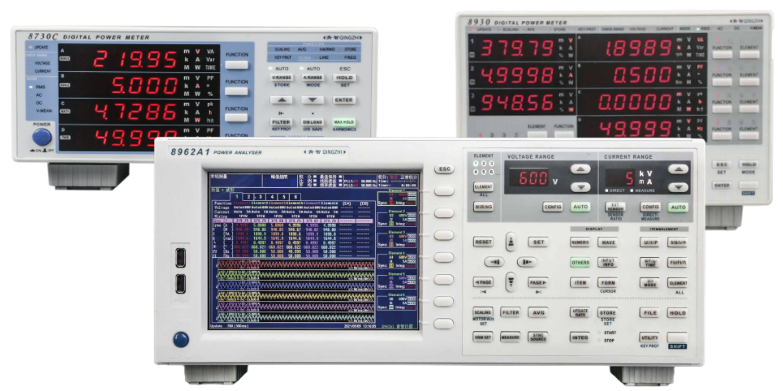

單、三相功率計8730C/8930；多通道功率分析儀8962A1。

配置優點：

通過我公司多年的技術積累，突破了市面上唯參數論應用的局限，通過優質的硬件配置和軟件算法優化，為客戶提供真正質優價廉的功率計器具。

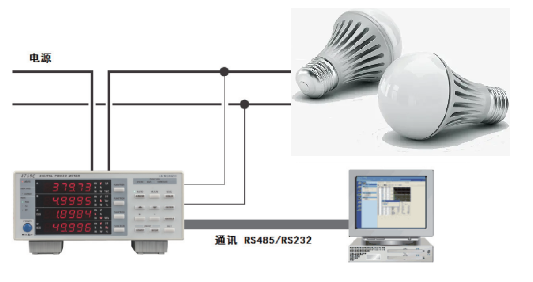

測試原理圖：

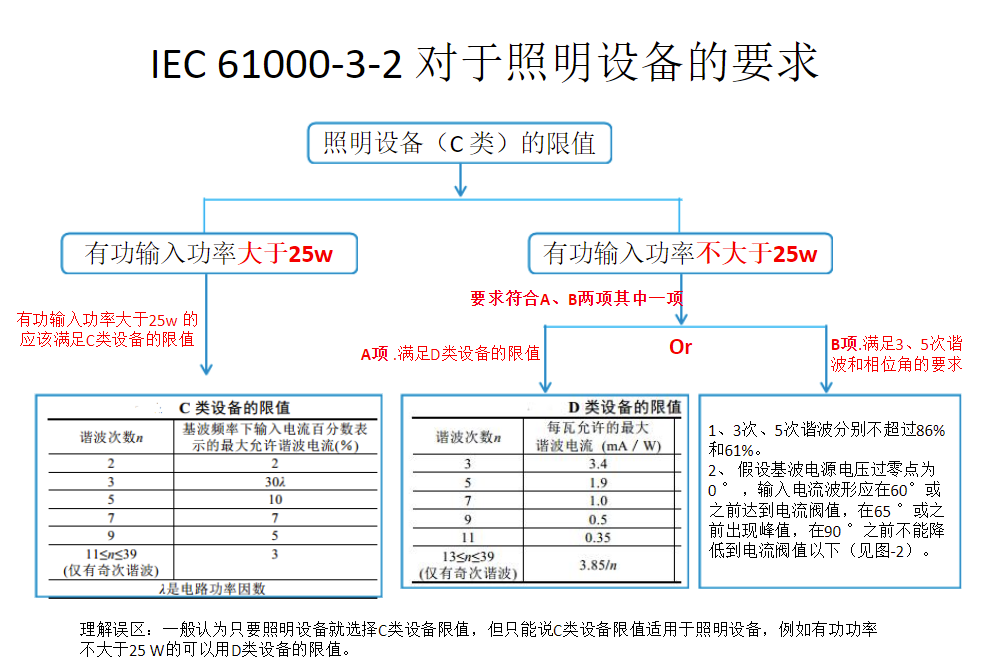

標準要求：

LED照明設備的驅動電流中，會應用整流電路，在此過程中，會使得電源的電流波形產生畸變。諧波注入電網后回事無功功率加大，功率因數降低，甚至有可能引起并聯或串聯諧振，會損壞其他設備。因此，對諧波電流的準確檢測并判斷，對用電安全尤為重要。隨著市場對LED產品的性能、品質要求越來越高，國內外生產廠家迎來新的一輪產品升級。本實驗方案，依照IEC61000-3-2標準，實現了對照明設備產品的諧波性能檢測。

青智功率計產品優勢：

1）高精度的功耗分析：

我公司產品通過采用先進高速處理器，配合高速數據采樣芯片，可實現電壓、電流同時采樣。同時，具備多檔位自動切換，具備高精度 、寬范圍、高速率的數據檢測，可以測量有效值電壓、電流、有功功率、視在功率、電能累計、頻率、功率因數、諧波等數據。配合歐盟ECPP五星、能源之星、美國加州CEC等國際能效標準等對電源燈產品的要求，可實現對低功率的準確測量，最高功率分辨率達0.01mW。

2）優秀高效的軟硬件整合：

青智功率計，通過高速的采樣，配合行業內優秀的軟、硬件配合算法，實現了依據對應諧波測試標準進行判定的需求。界面清晰、全面、數據準確。

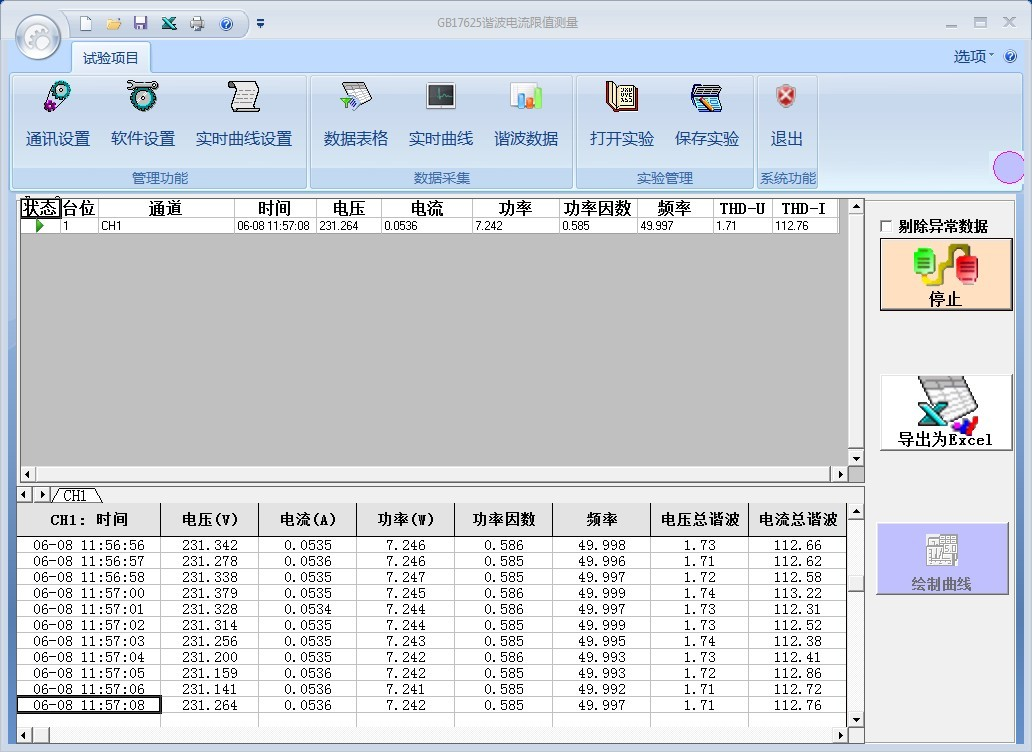

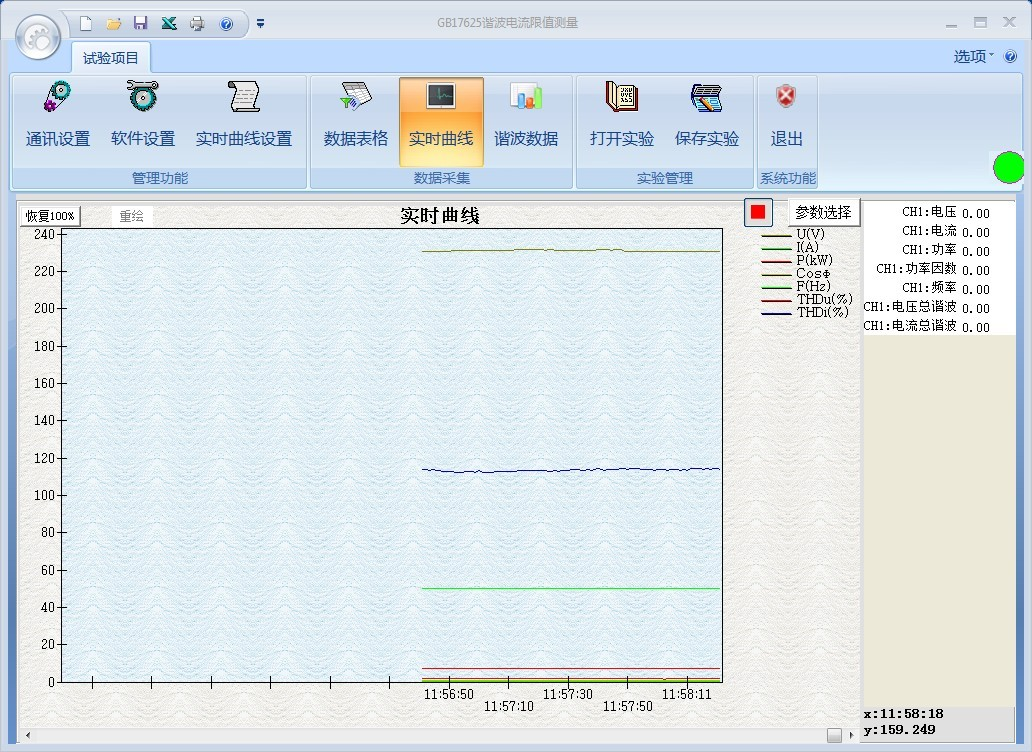

針對多臺位、多通道同步測試需求，我們實現了通道數量的軟件自由擴展，更方便、快捷、高效。同時，通過對客戶實際應用中的需求的了解和挖掘，我們實現了對測試數據的有效整合、曲線圖的直觀顯示、異常數據的多樣化處理、報警等特色功能。
