電參數測量 SINCE 1988一、產品概述
ACT1000A電流探頭用于交流電流測量,被測電流達到1000A有效值,電流傳輸比為1000:1,帶寬到20Hz~10kHz。鉗口直徑約54mm,輸出為香蕉插頭,方便連接功率分析儀等設備,廣泛應用于電機驅動,逆變器,開關電源,航空電子等測量中。
二、行業應用
電源(開關式和線性)設計
新能源﹑電動汽車設計
變頻家電
電工實驗
逆變器/變壓器設計
電子鎮流器設計
工控/消費電子設計
發動機驅動裝置設計
電力電子和電力傳動實驗等
交通運輸系統(電動車輛、機車、航空電子設備等)設計
三、產品說明
說明
① 鉗口:夾住被測導線,直徑54mm。
② 輸出線:約2米,香蕉接口。
③ 電流指示方向:電流方向,按照電流方向流過電流,輸出為正,否則為負。
④ 配件說明

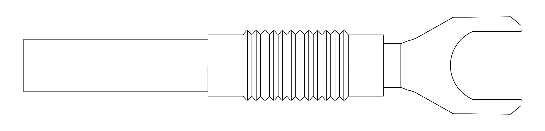

叉形端子適配器:6mm(匹配香蕉插頭使用)
四、技術指標
連續電流 | 1000Arms | |
電流傳輸比 | 1000:1 | |
帶寬 | 20Hz~10kHz | |
精度 | 0.3A~1A | ≤2%+3uA |
1A~10A | ≤1% | |
10A~100A | ≤0.5% | |
100A~1000A | ≤0.3% | |
位置對精度影響 | 0.1%(典型值) | |
鉗口直徑 | 54mm | |
負載阻抗 | 1Ω or less | |
最大電壓輸出 | 30Vpk | |
輸出接口 | 香蕉插頭 | |
輸出線長度 | 2米 | |
安全等級 | 600V CATIII | |
工作溫濕度 | -10℃~55℃,80% or less | |
保存溫濕度 | -40℃~70℃,80% or less | |
工作海拔高度 | 2000m | |
尺寸(長*寬*高) | 216*115*45mm | |
重量 | 710g |
五、操作方法
測量步驟:
連接探頭到功率計等測量設備,并正確設置相關參數。
探頭接入到被測電路,確保電路在關機情況下操作。
被測電路開機工作,進行正確測量。
測量完畢后,先關閉被測電路,再取下探頭,并保管好。
