電參數測量 SINCE 1988

8930H

◆ 產品特點

項目8930H
輸入單元三通道
基本精度0.1級， ±（讀數0.1%+量程0.05%）
測量帶寬DC & 0.5Hz-100KHz
輸入量程

電壓：0.3V-1500V

電壓共6個檔位：1500V、600V、300V、150V、60V、30V。

電流：0.005A-50A   0.5mA-5A（可擴展電流傳感器）

標配50A板卡，共6個檔位：50A、20A、10A、5A、2A、1A

選配5A板卡（訂貨時需注明），共6個檔位：5A、2A、1A、500mA、200mA、100mA。

電流外置傳感器最大量程可選10V，共6個檔位：10V、5V、2V、1V、0.5V、0.2V。

測量參數

電壓U、電流I、 頻率f、 有功功率P、 無功功率Q、 視在功率S、 功率因數PF

峰值電壓U±PK、 峰值電流I±PK、 峰值因數CF、電能累計E、 諧波失真、 諧波成分、效率等

允許過載120%倍的電壓、電流量程
采樣率100k次/秒（ 16位 電壓電流同時采樣）
濾波

線路濾波：截止頻率為500Hz和5.5KHZ ；

頻率濾波：截止頻率為500Hz；

諧波測量最大1-50次、精度等級:A(Ⅰ)級 （GB/T14549-93附錄D）
效率測量可選配：轉速扭矩接口，可測效率
顯示方式七窗口 LED顯示
數據顯示更新顯示刷新周期0.1秒～20秒可設
通訊接口標配接口：USB RS232/485，以太網口
工作環境溫度(0～40)℃
濕度(20%～75%)RH
大氣壓 (86～106)kPa
儀表重量約5.0Kg
整機功耗＜10VA
工作電源AC 85V～265V，50/60Hz
外形尺寸寬×高×深 223.5*151.5*384
開孔尺寸寬×高 209*128
注意事項1、 參數給定的量程為默認量程。如需其他測試量程，訂貨時請聲明。
2、 擴展功能為選配，非標準配置，用戶訂貨時需時要聲明。
3、 特制產品量程和功能，請參考產品標牌和特制說明。

4、 產品到貨后如需增加輸入模塊，必須返回工廠改造。

請慎重選擇需要的模塊和選件。如果有任何疑問，請與青智公司聯系。


8930H面向電氣電子設備節能市場,廣泛應用于從研發到生產線的各個領域。

在家電和OA（0ffice Automation）設備、工業設備、混合動力/電動汽車電池、太陽能/風能發電相關設備等電子領域和機電一體化領域功率分析儀廣泛用于產品研發、性能測試和品質管理等過程的功耗測量。在這些領域內，面對環保和節能意識的高漲以及電力的不足要求產品設計的進一步的節能。為了快速將節能性能出色的產品投入市場,在制造廠的開發和生產的現場,要求提高工作效率,擁有更高測量效率的功率計已成為大勢所趨。

高速測量各個項目，可同時測量電壓,電流,功率,累計電能常規測量項目和需要執行運算的諧波分析等測量項目,數據更新速率更快，大幅提高了測量效率。

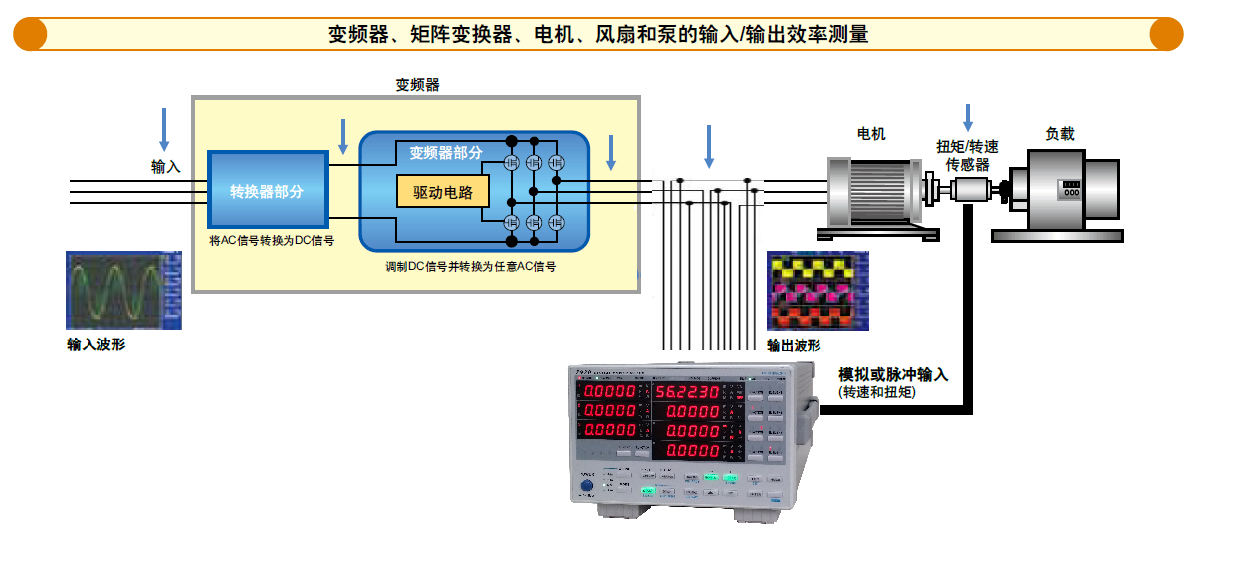

    變頻器、矩陣變換器、電機、電扇和泵的輸入/輸出效率測量

    ●8930H高精度測量電機變頻器的效率

    近年來隨著節能呼聲的日益高漲電機/變頻器效率的高精度測量需求也在逐漸增多。8930可以提供3電壓和3電流輸入,在單相輸入/三相輸出變頻器的效率評價中能進行高精度測量。

選用電機擴展功能配件(選配)，在觀測電壓、電流和功率變化的同時，也可以觀測轉速和扭矩的變化計算并顯示機械功率和總效率。

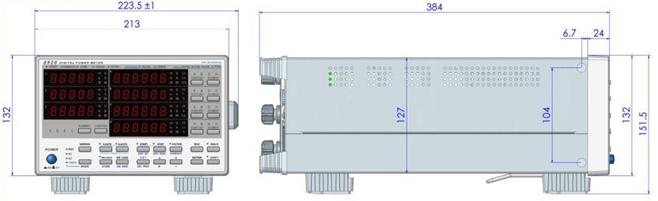

儀表外觀和尺寸
